Alle positie- en merktekeningen genereren

Productie ››
Parent Previous Next

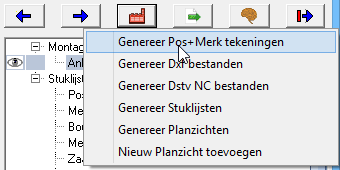

Wanneer u vanuit het werktekeningenbeheer klikt op de knop dan kan u de functie Genereer Pos+Merk tekeningen starten.


U hebt hierbij de keuze om enkel een deel van de 3D tekening te behandelen, zoals bijvoorbeeld een bepaalde fase of revisie.

De fase of revisie keuze die u hier kiest wordt permanent bijgehouden bij de tekeningen.
Het aantal stuks dat op de tekeningen zal verschijnen is dan ook het aantal in de fase of revisie die u hier ingeeft.

Als u de 3D tekening gewijzigd hebt waardoor de aantallen in de stuklijst in de tekening aangepast moet worden, dan voert u de functie Zichten vernieuwen uit op de tekening(en).


Dit dialoogvenster heeft ook de mogelijkheid om de tekeningen die reeds gemaakt werden te tonen op het scherm. Dit kan nuttig zijn wanneer u een grote reeks tekeningen laat aanmaken, en u wenst de tekeningen te controleren tijdens het genereer proces.


Tevens kan u elke afgewerkte tekening onmiddellijk laten bewaren als PDF bestand. Op die manier kan u de tekeningen openen en bekijken met behulp van een PDF Reader (niet beschikbaar in BricsCAD).
