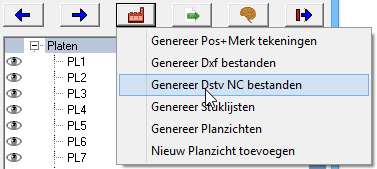

Deze functie kan u starten door op de knop  te drukken in werktekeningenbeheer .



Dstv bestanden kunnen ingelezen worden door de meeste boor- en zaagstraten.

Ook sommige plaatmachines (laser, plasma) kunnen dstv bestanden inlezen.


De Dstv bestanden zullen in dezelfde folder bewaard worden als de folder waarin de 3D tekening bewaard werd.

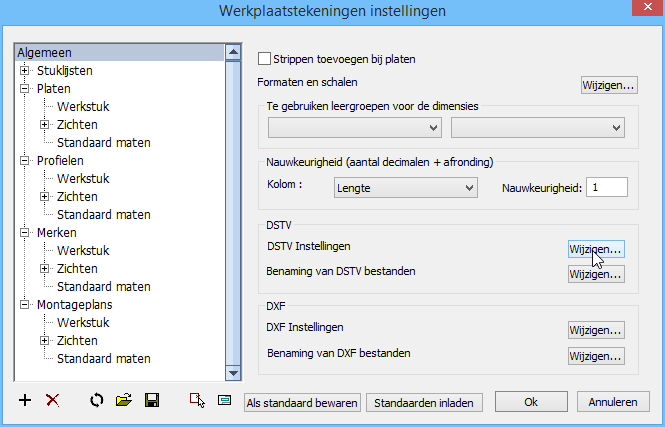

Om de instellingen van de Dstv bestanden te wijzigen klikt u op de knop  in werktekeningenbeheer .


In de lijst klikt u op Algemeen, zodat u in het midden van het dialoogvenster de DSTV instellingen kan wijzigen met de knop .

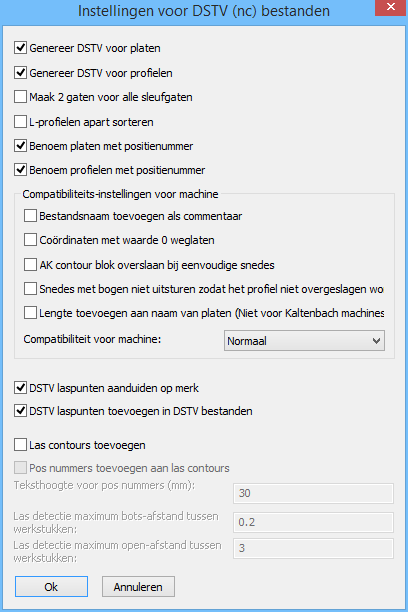

Dit dialoogvenster heeft de volgende instellingen :

  • Maak 2 gaten voor alle sleufgaten. Indien actief dan zal Parabuild twee gaten tekenen voor elk sleufgat. Nuttig als de machine geen sleufgat mogelijkheden heeft.
  • L-profielen apart sorteren. Indien actief zullen de dstv bestanden voor alle L profiel in een aparte folder bewaard worden. Nuttig indien de L profielen door een andere machine bewerkt moeten worden.
  • Benoem platen met positienummer. De machine die dit ondersteunt zal de positienummer op het werkstuk zelf graveren.
  • Benoem profielen met positienummer. De machine die dit ondersteunt zal de positienummer op het werkstuk zelf graveren.
  • Compatibiliteits-instellingen voor machine. Sommige machines volgen de Dstv norm niet, of zijn gebaseerd op een zeer oude versie van de norm. Daarom zijn enkele compatibiliteits instellingen nodig om zoveel mogelijk machines te ondersteunen. Wijzig deze instellingen alleen als u problemen ondervindt met het inlezen van de dstv bestanden in uw machine.
    • Bestandsnaam toevoegen als commentaar. Sommige machines verwachten dit, en het kan geen kwaad.
    • Coördinaten met waarde 0 weglaten. Sommige machines verwachten geen 0 getallen terwijl dit geen verschil zou mogen maken.
    • AK contour blok overslaan bij eenvoudige snedes. Sommige machines hebben altijd een AK blok nodig, anderen ondersteunen de AK blok niet.
    • Snedes met bogen niet uitsturen zodat het profiel niet overgeslagen wordt. Parabuild zal de profielen die gebogen snedes bevatten overgeslagen. Als u deze instelling activeert dan worden deze profielen niet overgeslagen maar de gebogen snedes in de profielen worden wel overgeslagen.
    • Lengte toevoegen aan naam van platen. Normaal gezien hebben platen de benaming PL150x10. Maar sommige machines verwachten ook de lengte in deze benaming, dus PL150x10*200.
    • Compatibiliteit voor machine. Dit zijn alweer extra wijzigingen aan de norm die sommige oude machines nodig hebben.
  • DSTV laspunten aanduiden op merk. Voor elk laspunt in Dstv zal Parabuild een kruis zetten op de merktekening.
  • DSTV laspunten toevoegen in DSTV bestanden. De boor van de machine wordt gebruikt om een punt te zetten als hulpmiddel voor de lasser. Meer informatie over laspunten kan u hier terugvinden.
  • Las contours toevoegen. De omtrek van het aanrakende deel van het hoofdprofiel met het gelaste stuk wordt gegraveerd door de machine.
    • Pos nummers toevoegen aan las contours. De positienummer van het gelaste stuk wordt eveneens vlakbij de contour gegraveerd.
    • Teksthoogte voor pos nummers.
    • Las detectie maximum bots-afstand. Als de gelaste elementen teveel met elkaar botsen dan wordt de lascontour niet in het dstv bestand gestoken.
    • Las detectie maximum open-afstand. Als de gelaste elementen teveel van elkaar verwijderd zijn dan wordt de lascontour niet in het dstv bestand gestoken.
