De benoemingen zijn bedoeld om extra informatie over een werkstuk te tonen op een 2D tekening, of voor het tonen van het niveau op een bepaalde plek.

U kan ook benoemingen plaatsen in model space, tussen de 3D objecten maar dit heeft een beperkt nut.


De verschillende soorten benoemingen tekent u met de volgende commando's :

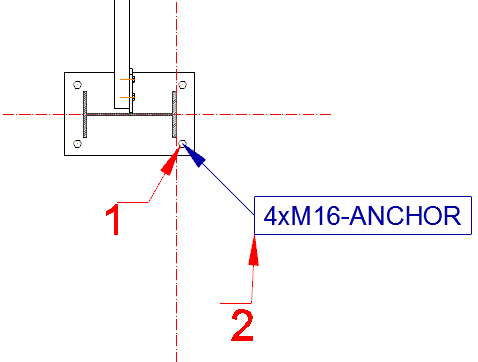

Voor het eerst punt duidt u het te benoemen element aan.

Voor het tweede punt geeft u de locatie van de kader.


We geven nader uitleg per commando :

 Zal de positienummer+naam tonen voor profielen en platen, de naam+norm voor een bout en de diameter voor een gat.

 Zal de merknummer+naam tonen voor profielen en platen, de naam+norm voor een bout en de diameter voor een gat.

 Zal enkel de naam tonen voor profielen en platen, de naam voor een bout en de diameter voor een gat. Dit is nuttig voor de plans ter goedkeuring.

 Laat u toe een commentaar toe te voegen aan eender welk object.

 Laat u toe om het niveau te meten van het object in 3D.


De tekenwijze van de benoemingen zijn instelbaar in de AutoCAD Properties.


Voorkeurs-instellingen van de benoemingen wijzigen

Als u één van deze commando's start en dan rechtsklikt dan kan u de Instellingen wijzigen.

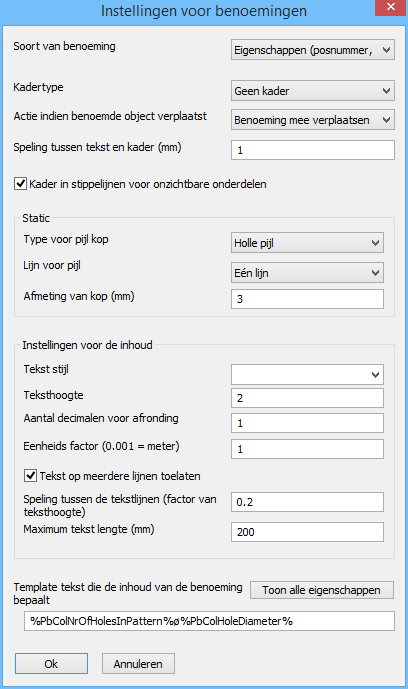

In de lijst van het dialoogvenster Benoeming stijlen beheren kan u de stijl van iedere soort benoeming wijzigen.

Er bestaat een aparte stijl voor elk soort object zodat we een andere kader, tekst en teksthoogte kunnen kiezen voor elk soort aangeduide object.


We gaan nader in op enkele van de instellingen van de stijl :



  • Soort van benoeming. Geef hier het soort benoeming dat getekend moet worden.
  • Template tekst. Kies de tekst die de benoeming moet tonen. U kan hier gewone tekst combineren met eigenschappen. Om een eigenschap van het element in te geven geeft u een variabele naam in tussen %. De positienummer wordt dus %PbColPosNumber%.
    Klik op Toon alle eigenschappen om te weten te komen welke variabelen er bestaan.


Een eigen benoeming met eigen icoon aanmaken

Het is tevens mogelijk om uw eigen icoon met een nieuwe benoeming aan te maken. Ga hiervoor als volgt te werk :

  • Maak één of meerdere stijlen aan in het dialoogvenster Benoeming stijlen beheren. Open dit venster door een benoeming commando te starten  en daarna op de rechtermuisknop te klikken.
  • Geef de nieuwe stijlen allemaal dezelfde stijl groepnaam, bijvoorbeeld Mijn groep.
  • Maak een nieuw icoon aan met behulp van het CUI commando van AutoCAD.
  • Voor het Macro veld van het nieuwe icoon geeft u de volgende tekst in : ^C^C(S3d_TagGroup "Mijn groep")
