De bout samenstellingen kan u wijzigen of aanvullen vanuit de Globale instellingen.

De samenstelling van een bout bepaalt welke norm de bout, de ringen en de moeren van de bout zijn. Tevens bepaalt het ook nog de tolerantie van het gat en dergelijke.

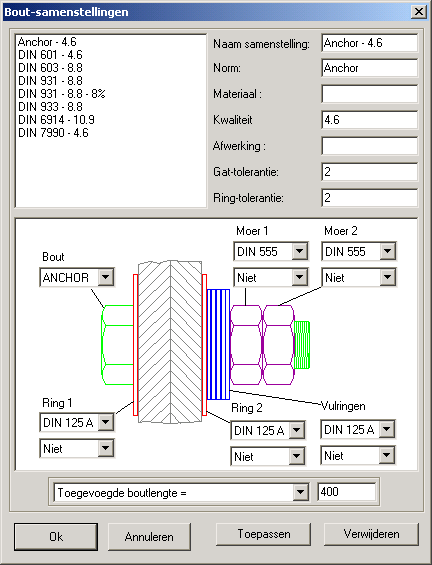

Links bovenaan ziet u een overzicht van al de bestaande samenstellingen. Door op één te klikken komen al de instellingen van die samenstellingen tevoorschijn. U kan dan instellingen wijzigen en daarna op Toepassen klikken om de instellingen te bewaren. Indien u een andere naam voor de samenstelling ingeeft en u klikt dan op Toepassen dan zal een nieuwe samenstelling met die naam gemaakt worden.

Rond de illustratie zijn de normen van de bout, moeren en ringen instelbaar. De normen die u hier kiest komen rechtstreeks uit de Bout onderdelen-database.

Bij de moeren en ringen kan u tevens kiezen ze standaard niet, standaard wel, nooit of altijd te gebruiken.



De toegevoegde lengte kan afhankelijk gemaakt worden van de diameter. De toegevoegde lengte dient om de bout langer te maken dan eigenlijk nodig is. Een goed voorbeeld hiervan is de ankerbout: dit is geen gewone bout die enkel door de voetplaat moet, maar veel langer moet zijn.



De toegevoegde lengte en de gat-tolerantie kan u tijdens het tekenen nog wijzigen. Tevens kan u tijdens het tekenen ook ringen en moeren aan/af zetten.



Dit is de volgorde die gevolgd wordt bij het tekenen van een nieuwe bout:

1)  U tekent een nieuwe bout, maar u moet eerst een samenstelling en een diameter ingeven.

2)  Parabuild kijkt in de samenstelling die u gekozen heeft welke norm van bout, ringen en moeren gebruikt moeten worden.

3)  Met deze norm gaat Parabuild naar de bout onderdelen-database, en kiest een bout adhv de volgende gegevens: Norm, diameter en lengte (lengte = doordringlengte + ringen + moeren + toegevoegde lengte).
