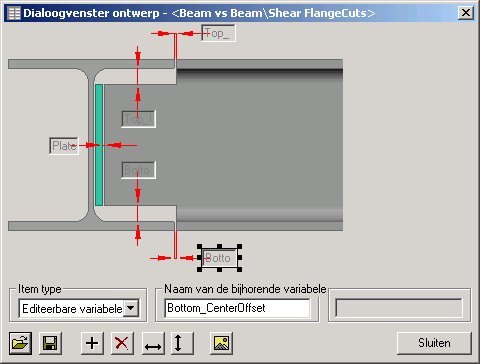

Met dit commando kan u dialoogvenster aanmaken of editeren. Elk dialoogvenster zal als één tab in het Macro nazien dialoogvenster verschijnen als het dialoogvenster werd ingesteld in een module.



Allereerst moet men een bitmap bestand aanmaken (bestand met .bmp extensie).

Met deze knop  kan u een bitmap inladen.



  Met deze knopjes bewaart/opent u het volledige dialoogvenster onder een bepaalde naam.



  Gebruik deze knopjes om een afmeting toe te voegen of te verwijderen.



  Gebruik deze knopjes om de grootte van de geselecteerde “afmetingen” te veranderen.



Wanneer u een afmeting selecteert, dan ziet u dat deze zwarte vierkantjes krijgt. Met deze vierkantjes kan u de grootte van de afmeting veranderen. U kan het nu ook verplaatsen door het te slepen.

Ook zijn nu onderaan de eigenschappen van de afmeting actief.

Geef een type in (is het een gewone afmeting? Een boutenaantal? Een profieldoorsnede?).

Geef in de tweede eigenschap de naam van de dimensienaam in, de naam van het boutenpatroon of een profielengroep.
