Er zijn 3 methodes voor het tekenen van een gevelzicht.

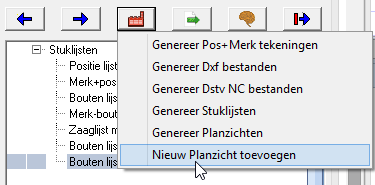

  • De eerste methode is vanuit het  Werktekeningenbeheer, klikken op de knop  en daarna op Nieuw Planzicht toevoegen.

    In het dialoogvenster dat volgt kan u op basis van een stramien, niveau of ISO zicht een nieuw zicht aanmaken.
    Het nieuwe zicht zal op een nieuwe pagina geplaatst worden als er geen pagina actief is.
    Is er wel een pagina actief, dan wordt het zicht toegevoegd aan de huidige pagina.

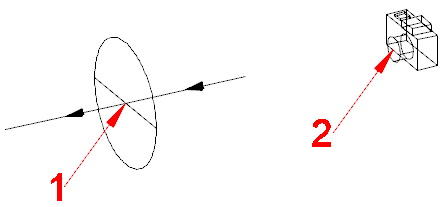

  • De tweede methode is met het commando Doorsnede tekenen terwijl model space actief is.

    Voor het eerste punt selecteert u het midden van het nieuwe camera-object, dit zal later ook het midden van de zichtbeperking worden.
    Voor het tweede punt kiest u het kijkpunt van de camera, dit punt beïnvloedt ook meteen de zichtbeperking vooraan van de nieuwe camera.

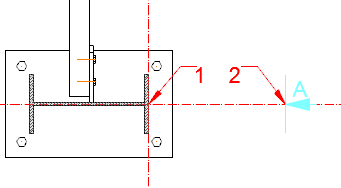

  • De derde methode is met het commando Doorsnede tekenen terwijl een 2D tekening actief is.
    Deze methode laat u toe om een nieuwe doorsnede te maken op basis van een bestaand zicht.

    Voor het eerste punt geeft u het centerpunt voor de nieuwe camera.
    Voor het tweede punt geeft u het kijkpunt van de camera, dit punt beïnvloedt ook meteen de zichtbeperking vooraan van de nieuwe camera.

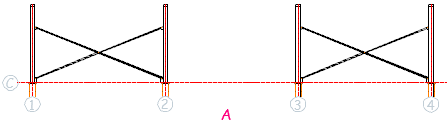

    Het nieuwe zicht zal altijd rechtop gekeken zijn naar de 3D tekening. Dit is het resultaat van de doorsnede op het ankerplan :
