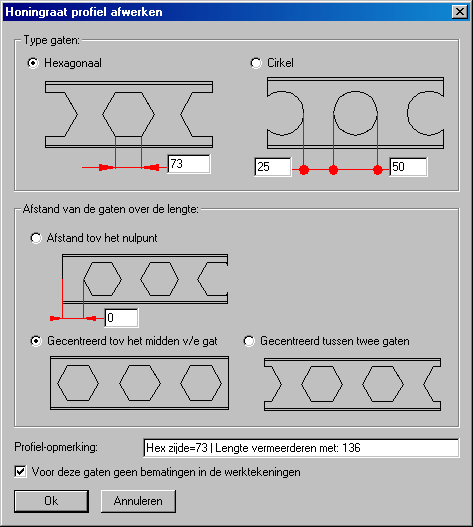

Commando : S3d_Hex



Dit commando dient u te gebruiken in combinatie met de HEX profielen uit de bibliotheek. Dit commando zal zeshoekige (of eventueel ronde) gaten plaatsen. De IPE profielen worden dwars doorgezaagd volgens het patroon om een hoogte-winst te bekomen. De HEX profielen uit de bibliotheek zijn IPE-profielen met de gewonnen hoogte. Bijvoorbeeld HEX300-200-115 is een IPE200 met een nieuwe hoogte 300 gemaakt met zeshoekige gaten die een zijde hebben van 115.

Door dwars te zagen verliest men wel altijd een lengte omdat de twee delen een stuk verschoven worden. Deze verloren lengte wordt berekend door dit commando en wordt als opmerking aan het profiel gehangen.

Deze verloren lengte moet u zelf nog manueel bijtellen bij de bestellijsten! (we tekenen immers een te kort profiel in 3D)
