Commando : S3d_ChangeHoleThread



Met dit commando kan u van een gewoon gat een getapt gat maken, en van een getapt gat terug een gewoon gat. Bij een getapt gat worden ter illustratie lijnen rond het gat getekend die lijken op de draad van het gat.

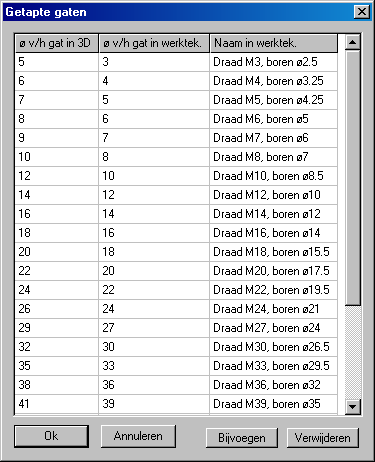

Als u van een gewoon gat een getapt gat maakt, dan blijft in 3D de diameter ervan dezelfde. Deze diameter wordt dan ook niet gebruikt in de werktekeningen: je kan zelf instellen welke diameter en welke speciale tekst op de werktekeningen gezet moet worden bij het gat. Dit doe je in de globale settings (knopje 'Getapte gaten').





Hier kan je per diameter v/h getapte gat in 3D instellen wat er in de werktekeningen moet komen.

Een getapt gat is verschillend van een gewoon gat, ook bij de nummering.

Bijvoorbeeld twee identieke platen met dezelfde posities van gaten, maar één plaat heeft een getapt gat en de andere niet. Deze platen zullen andere positienummers krijgen.
