* Dit commando doet ongeveer hetzelfde als Macro automatisch kopiëren, alleen geeft het u meer controle over de manier waarop de macro toegepast wordt.



Normaal gezien kan u een macro enkel kopiëren naar basisprofielen van hetzelfde type.

Als de basisprofielen van de macro beide I-doorsnedes hebben, dan moeten de doelprofielen ook I-doorsnedes hebben.



Voor sommige verbindingen komt de doorsnede niet zo nauw, en daarom kan je met dit commando deze beperking verhelpen.

U wordt namelijk niet gevraagd de doel-basisprofielen te selecteren, maar wel enkele sub-geometrieën van die basisprofielen.

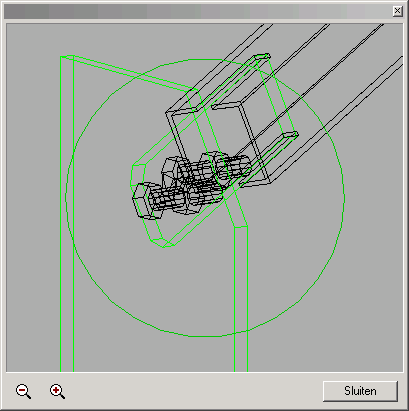

Nadat u een macro geselecteerd hebt, verschijnt er een speciaal dialoogvenster. In dit dialoogvenster ziet u een nieuwe, kleine tekening. Dit is de tekening van de bron macro.

U kan in/uitzoomen in dit venster

In het venster is 3D- orbit actief: u kan het zicht wijzigen door de linkermuisknop in te drukken en te slepen met de muis.

In het venster zou u telkens een sub-geometrie moeten zien flikkeren in dikke rode lijnen.

Het equivalent van die sub-geometrie in de doel-basisprofielen moet u selecteren.

Indien u met de muis van het venster weg gaat kan u in de echte tekening de sub-geometrie selecteren (het venster blijft altijd actief).

Als u de sub-geometrie geselecteerd hebt dan klikt u op de rechtermuisknop of <Enter>, meteen wordt in het venster de volgende sub-geometrie aangeduid waarvan u opnieuw het equivalent moet aanduiden.

Het aantal sub-geometrieën dat u moet selecteren is afhankelijk van de macro.
