Het dialoogvenster voor het editeren van de profielenbibliotheek kan u openen via het dialoogvenster “Profiel plaatsen”, met de knop “Profiel editeren”.

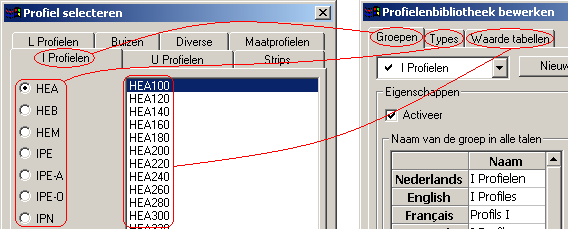

Om de keuze uit het grote aantal profielen toegankelijk te maken tijdens het tekenen van een profiel, werden alle profielen in 3 niveau’s opgesplitst.

Profiel Groepen: Gelijkaardige doorsnedes zetten we samen, zoals bijvoorbeeld IPE HEA en IPN onder de groep ‘I profielen’.

Profiel Types: Profielen die juist dezelfde karakteristieken hebben maar andere afmetingen steken we samen in één type. Voorbeeld: HEB200, HEB300, HEB400 zijn allemaal profielen van het type HEB

Waardetabellen: Bevat de tabel met elk individueel profiel van één type. Deze tabel bevat alle afmetingen die de grootte van elk profiel bepaalt. Deze afmetingen tesamen met het type worden gebruikt om het profiel te tekenen.





In dit dialoogvenster kunnen we deze groepen, types en tabellen zowel editeren, desactiveren als verwijderen.
