Commando : S3d_VisibilityMgr


Met dit commando opent u een venster dat altijd open kan blijven staan.
Het venster bevat een reeks hulpmiddelen die u helpen bij :

 - het veranderen van de kleuren van alle elementen

 - het verbergen van elementen

 - het zicht wijzigen

 - de Ucs wijzigen

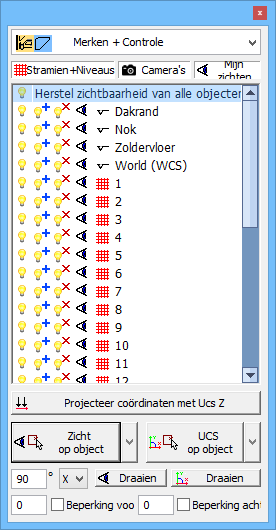

We overlopen het doel van elk item in het venster :


In deze lijst staan de beschikbare kleur stijlen voor Parabuild objecten. Wijzig deze instelling indien u bijvoorbeeld kleuren van de layers wenst te volgen, gelaste elementen in een opvallende kleur wenst (groen en blauw) of de botsende elementen in een opvallende kleur (geel) wenst.


Enkel de objecten die hier geactiveerd zijn zullen getoond worden in de lijst eronder.

In deze lijst worden de niveaus, stramienlijnen en camera's die in de tekening bestaan getoond.

 Klikt u op het lampje naast bijvoorbeeld stramien A, dan worden alle elementen in de tekening verborgen behalve de elementen die dichtbij stramien A liggen.

 Dit lampje kan u gebruiken om alle elementen dichtbij bijvoorbeeld stramien A terug zichtbaar te maken omdat ze door een vorige handeling onzichtbaar waren gemaakt.

 Met dit lampje kan u alle elementen dichtbij bijvoorbeeld stramien A verbergen.

 Druk op het oog naast een item om het zicht uit te lijnen met dit niveau/stramien/camera.

Wanneer u rechtsklikt op een item in de lijst dan hebt u ook nog de mogelijkheid om de Ucs en de zichtbeperking volgens dat item te zetten, alsook om in te zoomen op dit element in de tekening.



Indien u deze knop activeert, dan zullen alle Z coördinaten geprojecteerd worden naar het XY vlak. De Z coördinaten worden dus altijd 0. Let op : deze knop heeft enkel invloed op de Object Snap hulpmiddelen van AutoCAD/BricsCAD.
(dit hulpmiddel werkt dankzij het gebruik van de AutoCAD variabelen OSNAPZ en ELEVATION)

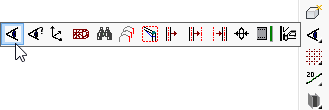

Deze knoppen geven toegang tot een reeks Zicht en Ucs functies.


Druk op de knop  om toegang te krijgen tot meer functies.


De laatste functie die u gebruikt hebt wordt altijd getoond zodat u de vorige functie snel kan herstarten.



Met deze knopjes kan u het zicht of de Ucs stapsgewijs draaien.


Deze vinkjes laten u toe de zichtbeperking op elk moment aan of uit te schakelen.
