Er zijn twee methodes om de zicht(en) van een 2D tekening te vernieuwen.

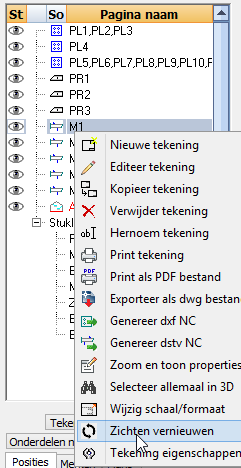

  • Door te rechtsklikken op een tekening in werktekeningenbeheer .

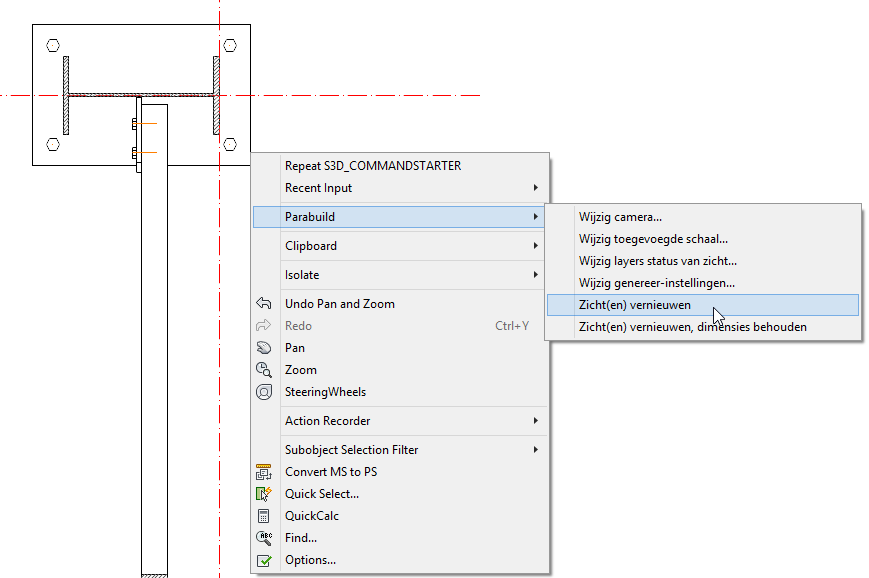

  • Door te rechtsklikken op een zicht zelf.


Wanneer u deze functie uitvoert op een overzichtsplan, dan zal het volledige zicht vernieuwd worden. Alle wijzigingen die u ondertussen aan het 3D model gedaan hebt worden op dit moment overgenomen naar de zicht(en).

Hierbij zal Parabuild de dimensies en benoemingen die op het zicht staan intact houden en indien nodig verplaatsen of rekken.

Het is mogelijk dat de verbinding tussen het 2D zicht en het 3D model verloren gaat. Dat gebeurt wanneer een 3D model verwijderd wordt. In dit geval blijft de dimensie onaangeroerd en kan de tekst van een benoeming een vraagteken '?' bevatten.


Wanneer u deze functie uitvoert op een positie- of merktekening, dan zullen de aantallen in de stuklijst van de tekening herberekend worden. De 2D zichten op deze stuktekeningen worden niet vernieuwd omdat de zichten gekoppeld blijven aan een bepaalde positie of merk.

Wanneer het onderwerp van de tekening, de 3D positie of merk, niet meer bestaat in de 3D tekening, dan zal de tekening een gele driehoek  krijgen naast haar naam. De zichten worden doorkruist zodat er geen vergissing begaan kan worden indien de tekening toch afgedrukt wordt.

Een vervallen werktekening hergebruiken

Wanneer een positie of merktekening vervallen is (), dan kan u de functie Zichten vernieuwen op deze tekening uitvoeren met als doel de tekening te hergebruiken.

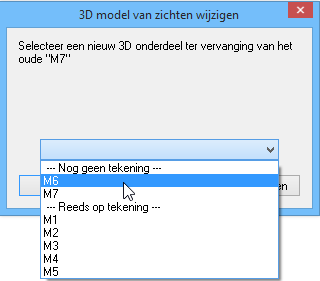

Zodra u dat doet, zoekt Parabuild naar positie of merknummers die nog niet op een 2D tekening staan.

U kiest uit de lijst het nummer dat u wil toepassen op de vervallen tekening.
Zodra u op Ok drukt zal Parabuild enkel de zichten aanpassen voor het nieuwe positie of merk, en verder niets aanpassen of toevoegen.
Indien er elementen bijgekomen of aangepast zijn dan dient u de bemating voor die elementen nog te verbeteren.
Dit hulpmiddel is vooral nuttig bij grote merken waarin u tijd gestoken heeft om ze aan te passen.
