Les annotations sont destinés à montrer des informations supplémentaires sur une pièce sur un dessin 2D, ou pour montrer le niveau d'une location.

Vous pouvez aussi mettre ses annotations dans l'espace 3D entre les objets 3D, mais cette utilité est limitée.


Vous pouvez dessiner les différents types d'annotations  avec les commandes suivantes:

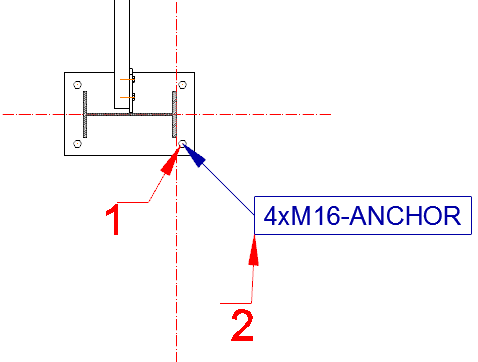

Pour le premier point indiquer l'élément à annoter.

Pour le deuxième point indique l'emplacement du cadre.



Nous donnons une explication détaillée de chaque commande:


 Affiche le numéro de position + le nom pour platines et profilés, le nom + standard pour boulons et le diamètre pour les trous.

 Affiche le numéro de repère + le nom pour platines et profilés, le nom + standard pour boulons et le diamètre pour les trous.

 Ne affichera que le nom pour platines et profilés, le nom pour boulons et le diamètre pour les trous. C'est pratique pour les plans à vérifié.

 Vous permet d'ajouter un commentaire à n'importe quel objet.

 Vous permet de mesurer le niveau de l'objet en 3D.


Le façon d'affichage des annotations est réglables dans les propriétés AutoCAD.


Modification des paramètres préférés des annotations

Si vous commencez une de ces commandes , puis faites un clic droit, vous pouvez modifier les paramètres.

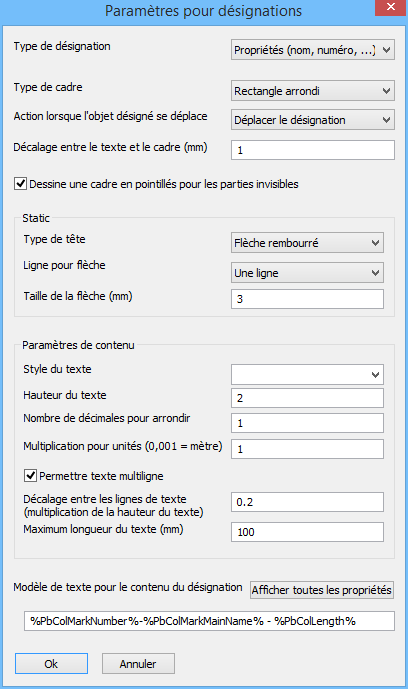

Dans la boîte de dialogue Styles de nomination, vous pouvez changer le style de chaque type d'annotation.

Il y a un style distinct pour chaque type d'objet. De ce manière nous pouvons choisir une différente texte et hauteur du texte pour chaque type d'objet annoté.


Nous élaborons sur certains des paramètres du style:



  • Type de désignation. Entrez le type d'annotation qui devrait être dessiné.
  • Modèle de texte. Remplir le texte à montrer dans l'annotation. Vous pouvez également combiner texte avec des propriétés. Pour remplir une propriété de l'élément vous devez mettre le nom d'un variable entre %%. Par exemple, le numéro de position est %PbColPosNumber%.
    Cliquez sur Afficher toutes les propriétés afin de savoir chercher dans tous les variables existent.


Création d'un annotation personnel avec sa propre icône

Il est également possible de créer votre propre icône avec un nouveau annotation. Procédez comme suit:

  • Créer un ou plusieurs styles dans la boîte de dialogue Styles d'annotations. Pour ouvrir ce boîte, démarrez une des commandes   et puis en cliquez sur le bouton droit de la souris.
  • Entrez les nouveaux styles, tout avec le même nom de groupe, tels que "Mon groupe".
  • Créer une nouvelle icône en utilisant la commande de CUI d'AutoCAD.
  • Pour le Macro de la nouvelle icône vous entrez le texte suivant: ^C^C(S3d_TagGroup "Mon Groupe")
