Commande : S3d_CutByPoly



Cette commande vous permet de couper des morceaux d’un profil ou d’un plat à l’aide d’une polyligne.

La coupe avec une polyligne se déroule toujours suivant le SCU en cours. Avant de lancer la commande, définissez correctement le SCU. Dans notre exemple, SCU suivant le profil.





Activez la commande. Parabuild vous demande le profil (ou le plat) à découper. La boîte de dialogue suivante s’affiche alors à l’écran :





Dans cette boîte de dialogue, Parabuild vous demande la profondeur de la découpe dans l’axe Z. Dans un premier temps, n’en tenez pas compte et cliquez sur Illimité devant/derrière.



Parabuild vous demande à présent de dessiner la polyligne.

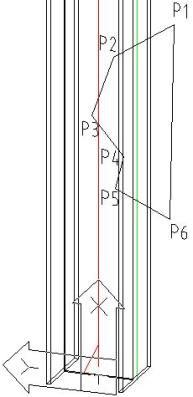

Indiquez les points comme dans l’exemple qui suit et appuyez sur Enter.



Dessiner polyligne

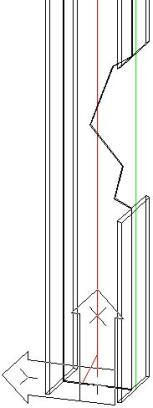

Résultat



Effectuez la coupe suivant le placement du SCU, même si la vue est placée différemment pendant que vous dessinez la polyligne. Pour effectuer une coupe oblique, placez le SCU dans le plan oblique souhaité avant la découpe.



Analyser à présent l’option ‘Profondeur avant/arrière’ dans la boîte de dialogue :

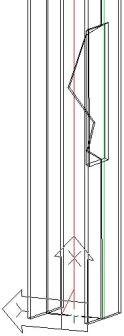

Dans notre exemple, la valeur 120 est indiquée pour la profondeur avant (+Z) et la valeur 30 pour la profondeur arrière (-Z) dans la boîte de dialogue. Dessinez la même polyligne. Le résultat nous montre que, à partir du SCU, la découpe est effectuée jusqu’à 120 mm dans le sens +Z et jusqu’à 30 dans le sens –Z.

Vous pouvez définir les deux profondeurs séparément sans incision ou avec une incision illimitée.
