Dessiner une gamme de boulons

Commande : S3d_BoltsOnPlane

Avec cet outil, vous pouvez rapidement dessiner une gamme de boulons.

Lorsque vous démarrez la commande, vous devez d'abord sélectionner un plan sur une plaque ou un profil.
Vous pouvez sélectionner ce plan en déplaçant le curseur dans un plan, puis en cliquant sur le bouton gauche de la souris.

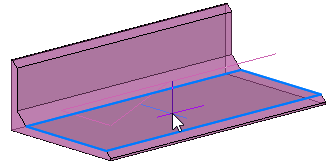

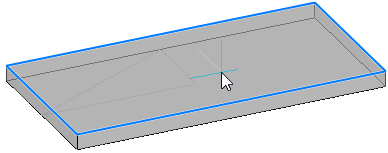

La circonférence du plan sera dessiné plus épaisse pour que vous puissiez voir le plan sélectionné:





Pour sélectionner un autre plan, vous devez déplacer le curseur et cliquer à nouveau sur la souris.

Pour accepter la sélection de plan, appuyez sur la touche <Entrée>.

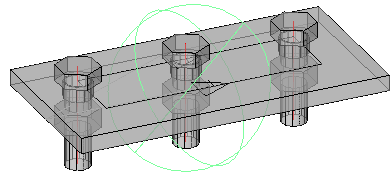

Le résultat lorsque le plan supérieur d'une plaque a été sélectionné

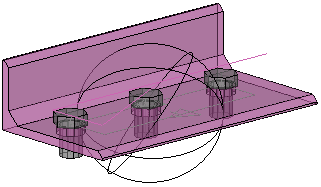

Voici un exemple d'un profilé:


Les nouveaux boulons sont ajoutés à une macro.

Cela signifie que vous pouvez adapter l'emplacement et la quantité de boulons ultérieurement à tout moment, en utilisant la commande Reviser Macro.




Dessiner un seul boulon

Commande : S3d_ArxBolt



Pour dessiner librement un seul boulon, vous devez d'abord sélectionner une pièce qui devrait recevoir le boulon.

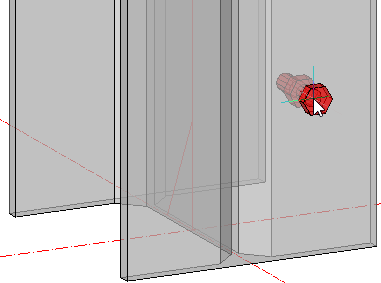

Utilisez ensuite le curseur pour positionner le boulon. Un clic sur le bouton gauche de la souris dessine un seul boulon.


Dans l'exemple ci-dessus, vous ne pouvez pas placer le boulon dans l'âme du profilé. Pour positionner le boulon dans l'âme, vous devez tourner la vue avant de positionner le boulon.
