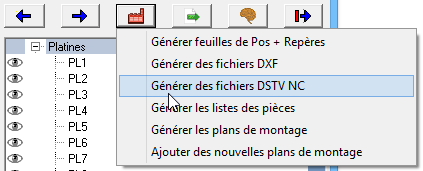

Cette fonction peut être activée en appuyant sur le bouton  dans la gestion des dessins .



Les fichiers DSTV peuvent être lus par la plupart des machines CNC.

En outre, certaines machines de platine (laser, plasma) peuvent lire les fichiers DSTV.


DSTV fichiers seront sauvegardés dans le même dossier que la location du dessin 3D.

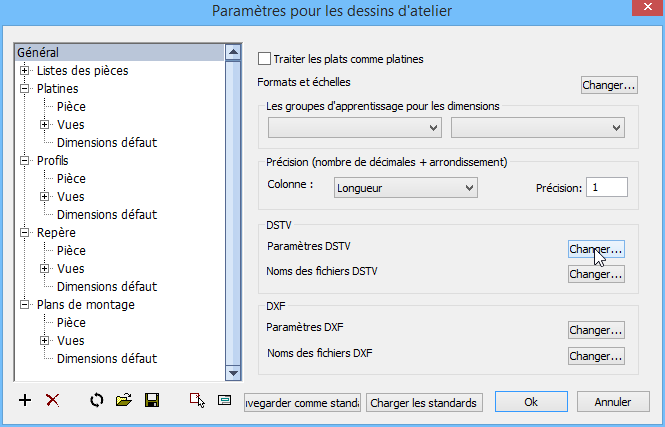

Pour modifier les paramètres des fichiers DSTV, cliquez sur le bouton  dans la gestion des dessins .


Dans la liste, cliquez sur Général, de sorte que vous pouvez modifier les paramètres DSTV avec le bouton .

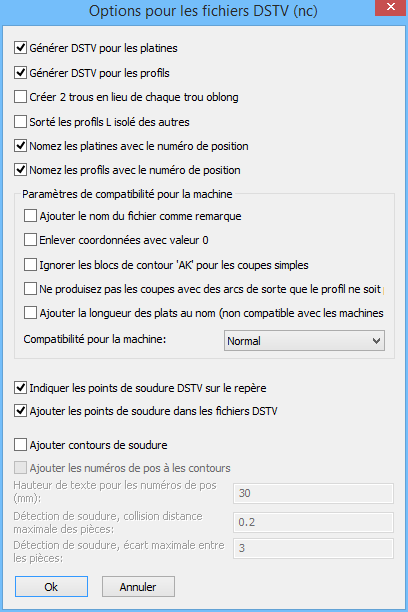

Cette boîte de dialogue contient les paramètres suivants:

  • Créer 2 trous en lieu de chaque trou oblong. Si actif Parabuild va ajouter deux trous pour chaque trou oblong. Utilisez cet option si la machine n'a pas de capacités de trous oblongs.
  • Sortez les profils L séparément. Lorsqu'il est actif les fichiers DSTV pour tous les profils L seront sauvegardés dans un dossier séparément. Utilisez cet option si les profils L doivent être traitées par une autre machine.
  • Nommer les platines avec numéro de position. La machine qui support gravure peut ajouter le numéro de position sur la pièce.
  • Nommer les profils avec numéro de position. La La machine qui support gravure peut ajouter le numéro de position sur la pièce.
  • Paramètres de compatibilité pour la machine. Certaines machines ne sont pas conformes à la norme DSTV, ou sont basés sur une vieille version de la norme. Par conséquent, certains paramètres de compatibilité sont nécessaires pour soutenir les machines autant que possible. Modifier ces paramètres si vous rencontrez des problèmes avec la lecture des fichiers DSTV dans votre machine.
    • Ajouter le nom du fichier comme remarque. Certaines machines attendent cela.
    • Enlever coordonnées avec valeur 0. Certaines machines ne s'attendent pas les chiffres 0.
    • Ignorer les blocs de contour AK pour les coupes simples. Certaines machines ont toujours besoin d'un bloc AK, d'autres ne supportent pas le bloc AK.
    • Ne produisez pas les coupes avec des arcs. Normalement Parabuild ne va pas écrire le fichier Dstv si le profils contiennent une coupes courbée. Si vous activez ce paramètre ces profils ne sont pas battus mais les coupes courbes sont bien battus dans les fichiers Dstv.
    • Ajouter la longueur des platines au nom. Normalement, le nom pour les platines est PL150x10. Mais certaines machines s'attendent également à la longueur du platine, de sorte PL150x10*200.
    • Compatibilité pour la machine. Ce sont encore d'autres modifications supplémentaires à la norme requise par certaines vieilles machines.
  • Indiquer les points de soudures sur les dessins du repère. Parabuild mettra une croix pour chaque point de soudure DSTV sur le dessin du repère.
  • Ajouter les points de soudure dans les fichiers DSTV. L'outil de percement de la machine est utilisé pour définir un point comme un outil pour le soudeur. Plus d'informations sur les soudures peut être trouvée ici.
  • Ajouter les contours de soudure. Le périmètre de la partie de mise en prise de la partie de tête avec la pièce soudée est gravé par la machine.
    • Ajouter les numéros de pos à les contours. Le numéro de position de la pièce soudée est également gravé près du contour.
    • Hauteur du texte pour les numéros de pos.
    • Distance de détection de soudure collision maximale. Si les éléments soudés se heurtent trop avec l'autre, le contour n'est pas inséré dans le fichier DSTV.
    • Distance de détection de soudure ouverte maximale. Si l'écart entre les éléments soudés est trop,contour n'est pas inséré dans le fichier DSTV.
