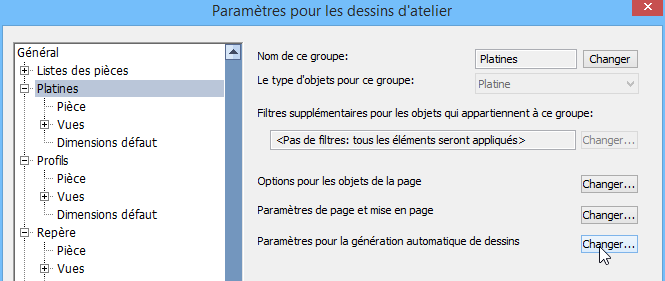

Vous pouvez définir ces choix automatiques par cliquer sur  dans gestion de dessins .

Puis activez Platines / Profilés ou Repères, et puis cliquez sur Paramètres pour la génération automatique.

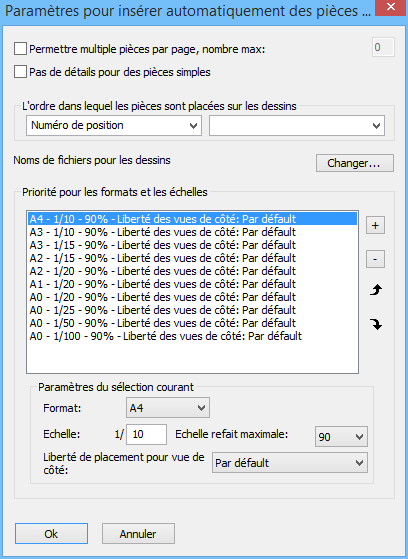

Nous expliquons les paramètres importants dans cette boîte de dialogue:



  • Pas de détails pour les pièces simples. Les platines rectangulaires sans trous n'obtiennent pas de dessin. Profilés sans trous et sans coupures n'obtiennent pas de dessin. Repères sans pièces soudées n'obtiennent pas de dessin.
  • L'ordre dans lequel les pièces sont placées sur les dessins. Indiquez 1 ou 2 propriétés qui doivent être utilisés pour l'ordre dans lequel les pages doivent être générés. Par exemple, vous pouvez trier par matériau afin que les pièces concrètes sont clivés à partir des pièces acier.
  • Nom de fichiers pour les dessins. C'est seulement nécessaire si vous avez choisi un propriété qui diffère de la numéro de position ou la numéro de repère.
  • Priorités pour les formats et les échelles. Dans cette liste des priorités vous devez remplir votre format et échelle préféré pour le premier élément. Parabuild va essayer de placer la pièce sur le premier format + échelle dans la liste. En cas d'échec, Parabuild essaie le suivant format+échelle dans la liste jusqu'à la pièce soit. Ainsi, vous pouvez entrer plusieurs échelles pour la même format avant de choisir un format plus grand. Assurez-vous que cette liste n'est pas grande (moins de 30) car cela pourrait retarder le processus de production.
    • Format / Échelle. Indiquez le format et l'échelle que Parabuild doit essayer.
    • Échelle refait maximale. Par quel pourcentage Parabuild peut refaire l'échelle des vues afin de le faire rentrer sur ce format? Cette refait de l'échelle ne va pas corriger les dimensions et les textes, donc ils sont moins lisibles. Mais refait de l'échelle peut présenter un relativement important gain de place.
    • Liberté de placement pour vue de côté. Donnez la liberté que Parabuild peut avoir pour réarranger les vues de côté.
      • Toujours. Les vues de côté peuvent être placés mélangés sur la page.
      • Défaut. Les vues de côté sont généralement alignés, mais dans les cas la pièce est grande ou pas linéaire, Parabuild ne sera pas aligner les vues de côté de sorte qu'une mise en page plus efficace est possible (par exemple, une lisse).
      • Jamais. Les vues de côté doivent toujours être alignés les uns aux autres.
