Commando : S3d_CutByPoly



Met dit commando snijden we uit een profiel, een strip of een plaat stukken d.m.v. een polylijn.

Het afsnijden met een polylijn gebeurt altijd volgens de huidige UCS. Voor we het commando starten zetten we eerst de UCS juist (In dit voorbeeld UCS volgens het profiel):

We activeren het commando, de af te snijden profiel (of strip) wordt gevraagd. Hierna volgt het dialoogvenster.



In dit dialoogvenster wordt de diepte van de uitsnijding in de Z-as gevraagd. We houden hier in eerste instantie geen rekening mee en klikken op Onbeperkt voor/achter.



Nu vraagt Parabuild om de polylijn te selecteren.

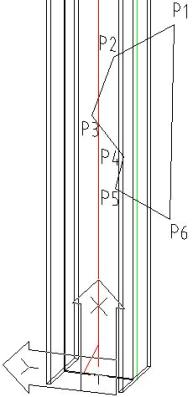

Polylijn

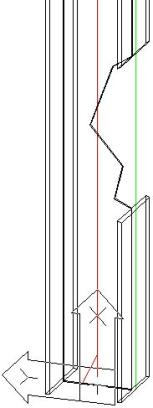

Resultaat





De snede maken we volgens de plaatsing van de UCS, ook al stond het zicht anders terwijl we de polylijn tekenden. Om een schuine snede in het profiel te maken zetten we voor te snijden de UCS in het gewenste schuine vlak.



Nu bekijken we de optie diepte voor/achter in het dialoogvenster:

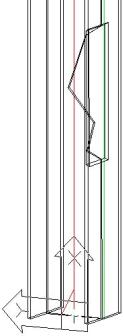

In dit voorbeeld werd in het dialoogvenster bij diepte voor (+Z) 120 ingevuld en bij diepte achter (-Z) 30. We tekenen dezelfde polylijn. Uit het resultaat zien we dat vanaf de UCS in de +Z richting tot 120 mm werd uitgesneden, in de –Z richting 30.

Je kan beide dieptes apart instellen met geen of onbeperkte insneding.
