Commando : S3d_LineCut

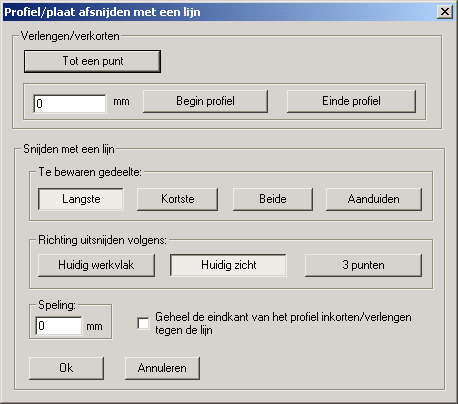

Na het starten van het commando krijgt u het volgende dialoogvenster.





Verlengen/verkorten: Eerst geeft u de afstand in die u wilt verkorten/verlengen, dan maakt u een keuze tussen Tot punt, Begin profiel en Einde profiel.

Als u Tot punt kiest zal een referentiepunt gevraagd worden en het profiel zal tot aan dat punt worden afgesneden.

Begin profiel zal het profiel Verkorten/verlengen naargelang de waarde die u ingebracht heeft, aan de zijde van de origin van het profiel (de origin van het profiel is de kant waar het driehoekje staat).

Einde profiel is hetzelfde als Begin profiel maar dan aan de andere kant van het profiel.



Snijden met lijn: Hier zijn diverse mogelijkheden:

Te bewaren gedeelte: Langste, Kortste of Beide. Langste en Kortste spreekt voor zich, Beide wil zeggen dat Parabuild van het profiel twee profielen maakt, die tegen elkaar worden afgesneden.



Richting snijden volgens:

• Huidig werkvlak: Afsnijden volgens het huidige werkvlak (UCS).

• Huidig zicht: Afsnijden volgens het huidig zicht.

• 3 punten: Er worden 3 punten gevraagd. Volgens dat werkvlak zal er afgesneden worden.



Speling: U kan optioneel een speling ingeven.



Geheel de eindkant van het profiel inkorten/verlengen tegen de lijn:

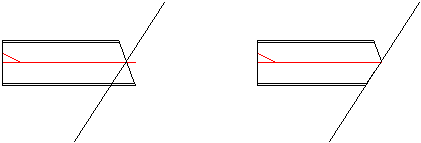

Voorbeeld van snijden met een lijn met de instelling Geheel de eindkant uit.

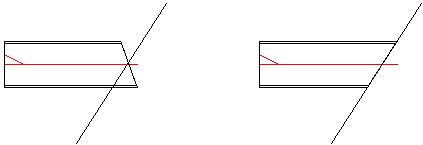

Voorbeeld van snijden met een lijn met de instelling Geheel de eindkant aan.



We zien dus dat als de instelling Geheel de eindkant uit staat, dan blijven mogelijke bestaande eindsnedes staan. Met de instelling aan wordt de gehele eindkant tegen die lijn gesneden en mogelijke bestaande eindsnedes worden weggeveegd. Deze instelling heeft geen invloed op platen omdat platen geen eindkant hebben.
