Il existe trois méthodes pour dessiner une vue pour les plans de montage.

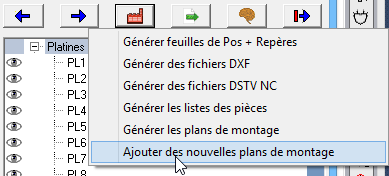

  • La première est dans le Gestion des dessins , cliquez sur le bouton  et puis Ajouter des nouvelles plans de montage.

    Dans la boîte de dialogue qui suit, vous pouvez partir d'une grille, ou une vue 3D ISO pour créer une nouvelle vue.
    La nouvelle vue sera placé sur une nouvelle page si aucun page est active.
    Y a t-il une page est actiée, la vue est ajoutée à la page courante.


  • La deuxième méthode est la commande de section  tout en attirant l'espace modèle est actif.

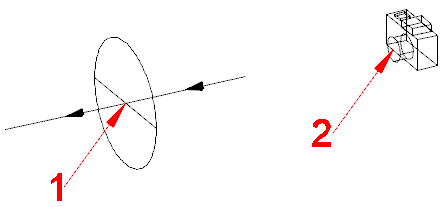

    Pour le premier point, sélectionnez le centre de la nouvelle caméra, ce sera aussi le centre de la limitation de la visibilité.
    Pour le deuxième point, sélectionnez le point de vue de la caméra, ce point affecte également la limitation de visibilité juste en face de la nouvelle caméra.


  • La troisième méthode est la commande section  tout en dessinant un dessin 2D est actif.
    Cette méthode vous permet de créer une nouvelle section sur la base d'une vue existante.

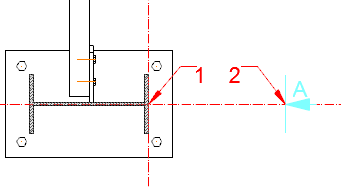

    Sur le premier point vous donnez le point de centre de la nouvelle caméra.
    Pour le deuxième point, entrez le point de vue de la caméra, ce point affecte également la limitation de visibilité juste en face de la nouvelle caméra.

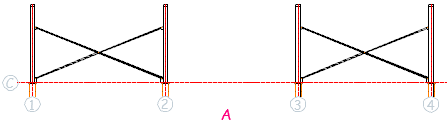

    La nouvelle vue sera toujours vu debout sur la vue 3D. Voici le résultat de la section au plan d'ancrage:
