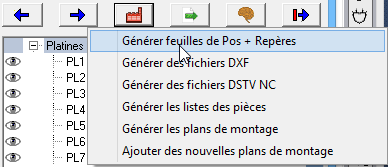

Dans la boîte gestion des dessins , cliquez le bouton  et puis cliquez sur Générer feuilles de Pos + Repères.


Vous avez par les présentes le choix de ne traiter une partie du dessin 3D, tels que, par exemple, une certaine phase ou la révision.

La phase ou la révision que vous choisissez est maintenu en permanence ici, dans les dessins.

Le nombre d'éléments qui apparaîtront sur les dessins est donc le nombre d'objets avec la phase ou révision que vous entrez ici.

Si vous avez modifié le dessin 3D de sorte que les nombres dans la liste des pièces sur le dessin doivent être ajustés, effectuez Renouveler les vues sur le dessin(s) 2D.


Cette boîte de dialogue a également la possibilité d'afficher les dessins, qui ont déjà été faites, sur l'écran. Cela peut être utile lorsque vous générez une grande série de dessins, et que vous voulez vérifier les dessins pendant le processus de génération.


En outre, vous pouvez immédiatement enregistrer chaque dessin terminé comme fichier PDF. De cette façon, vous pouvez ouvrir et visualisés les dessins à l'aide d'un lecteur de fichiers PDF.
