Pour ‘Référer une partie des variables des standards à un fichier’, on retrouve les fichiers concernés dans le répertoire suivant de votre ordinateur :

Pb_Lib\Connection Standards\Data\

Les fichiers .dat qui vous retrouvez là pourront être adaptés en utilisant le bloc notes.

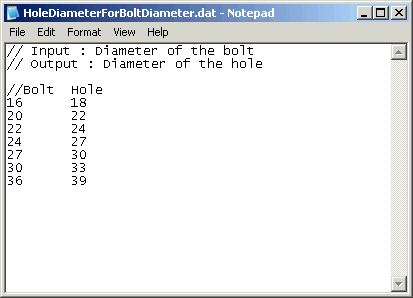

Le contenu du fichier du HoleDiameterForBoltDiameter.dat est illustré ci-dessous :

Les lignes qui commencent avec « / » sont des commentaires. Elle n'ont pas donc d'effet sur le fonctionnement de Parabuild.

La fonction de chaque fichier est définie dans le commentaire.

Pour ce fichier, le but est donc que choisir le diamètre trou pour chaque diamètre boulon.

Si vous souhaitez maintenant ajouter le diamètre M12,  vous ajoutez une nouvelle ligne :

12        14

Entre les nombres 12 et 14 vous devez insérer un TAB. Les colonnes seront divisées de cette façon.
